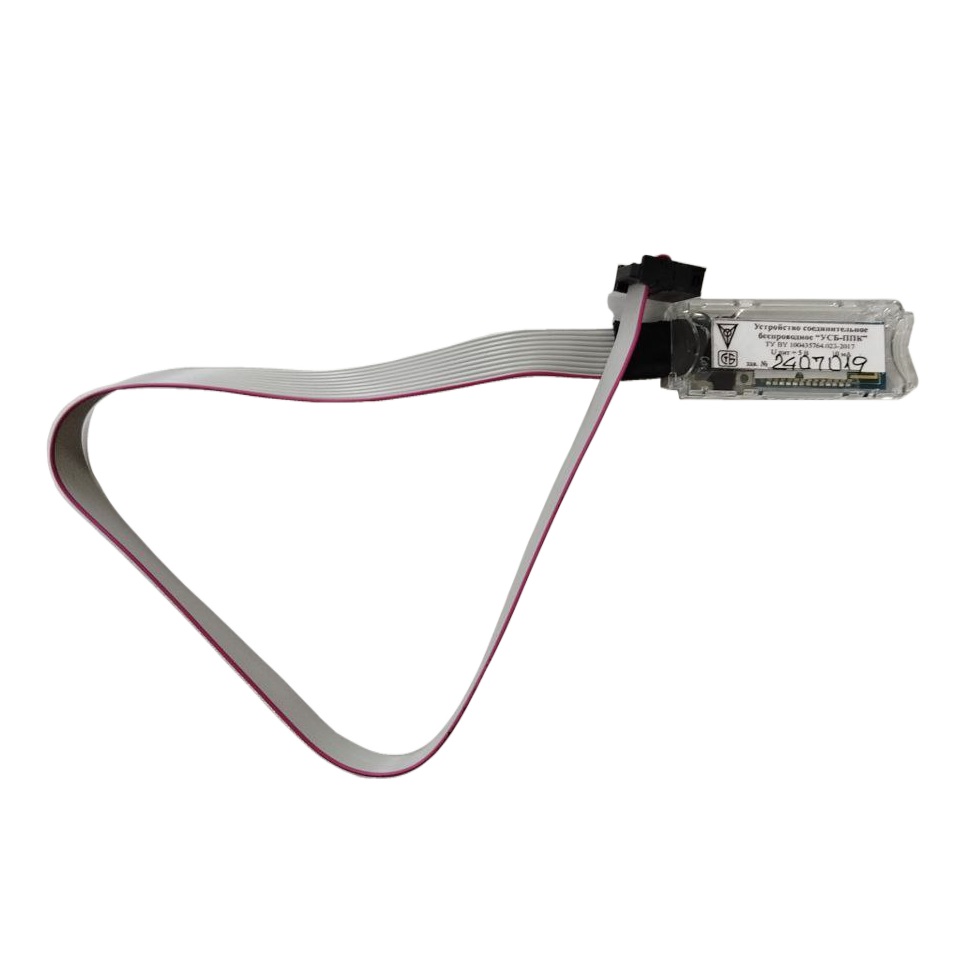

УСБ-ППК предназначено для программирования с помощью ПЭВМ, поддерживающего технологию Bluetooth, и специализированного программного обеспечения приборов приемно-контрольных охранных ППКО 063-4-10 «Аларм-10», ППКО 063-32-11 «Аларм-11», ППКО 063-8-12 «Аларм-12», ППКО «Аларм-14», ППКО «Аларм-15» и блока сопряжения «Аларм-ППК-Ethernet», при их эксплуатации в составе системы передачи извещений о проникновении и пожаре автоматизированной «АСОС Алеся», или в автономном режиме.
Подключение УСБ-ППК к ПЭВМ производится по каналу Bluetooth, путём поиска оборудования и сопряжения с ним.
Если в ПЭВМ не предусмотрено встроенное устройство Bluetooth, необходимо подключить к USB-порту компьютера USB-адаптер Bluetooth.

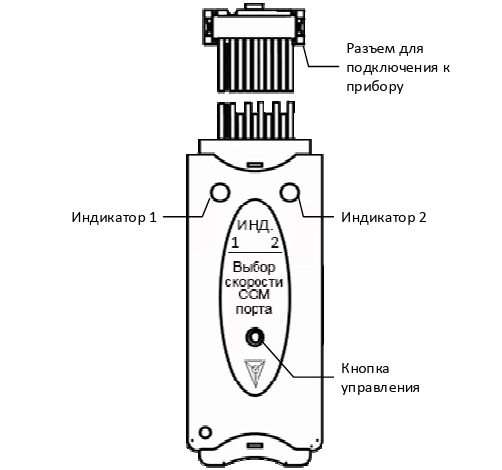

Кнопка управления на лицевой панели УСБ-ППК предназначена для выбора скорости работы COM-порта для ППКО: - для ППКО «Аларм-10, «Аларм-12 и блока сопряжения «Аларм-ППК-Ethernet» скорость порта 115200; - для ППКО «Аларм-11», ППКО «Аларм-14», ППКО «Аларм-15» скорость порта 9600. Индикатор 1 отображает состояние СОМ-порта: индикация отсутствует – соединение не установлено или выбран не верный СОМ-порт; индикация красным цветом – соединение установлено. Индикатор 2 отображает выбранную скорость: индикация зеленым цветом – скорость 115200; индикация красным цветом – скорость 9600.
Подключение УСБ ППК к прибору и сопряжение с ПЭВМ. Параметры для подключения Операционная система ПЭВМ Имя оборудования Windows 7 и выше «ALARM BT» Пароль для сопряжения «1234» Подключение УСБ-ППК к ПЭВМ производится по каналу Bluetooth, путём поиска оборудования и сопряжения с ним. Если в ПЭВМ не предусмотрено встроенное устройство Bluetooth, подключить к USB-порту компьютера USB-адаптер Bluetooth (А1, рисунок 2). ВНИМАНИЕ! Более подробную информацию по подключению УСБ-ППК к ПЭВМ см. пункт 2.2 «Инструкция по программированию ППКО «Аларм-15» АКБС.425511.016 И59. Установите разъем УСБ-ППК для подключения к прибору (рисунок 1) в разъем на плате прибора. Кнопкой управления выберите необходимую для данного прибора скорость работы по COM порту. Результатом сопряжения будет появление в диспетчере устройств двух СОМ-портов. Для работы с ПО используется номер СОМ порта с обозначением ALARM BT ’Dev.B’. ППКО УСБ ППК XP1 Bluetooth ПЭВМ Порт USB А1 А1 – модуль USB Bluetooth; ХР1 – разъем для программирования прибора.
