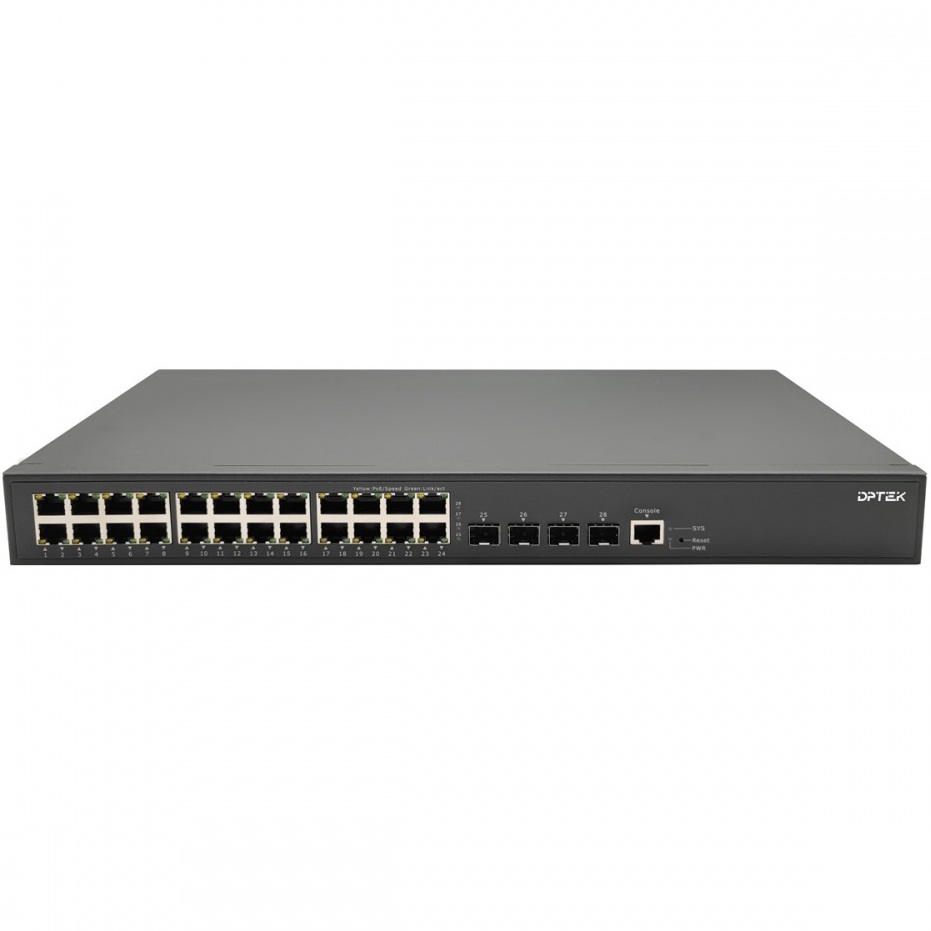

DK2210M-24T4S-S Коммутатор управляемый L2+ DPTEK
DK2210M-24T4S-S 24*10 / 100 / 1000Base-T + 4*1G/2.5GBase-X SFP. Управляемый коммутатор Ethernet уровня L2+. Процессор, оперативная память и флэш-память: Процессор Marvell AC5 серии 1,2 ГГц, ОЗУ: 512 МБ 4 Гбит, ФЛЭШ: 512 МБ 4 Гбит. DPTEK DK2210M-24T4S-S — это управляемый гигабитный коммутатор уровня 2+. Серия обеспечивает полный гигабитный доступ и беспрецедентную масштабируемость до производительности 2,5 Гбит/с. Он обеспечивает высокую плотность размещения, статическую маршрутизацию уровня 3 с коммутационной способностью 6 каналов по 8 Гбит/с. DK2210M-24T4S-S обеспечивает комплексное сквозное QoS, а также гибкое и богатое управление и настройки безопасности, что позволяет удовлетворить требования к высокой скорости, безопасности и интеллектуальным функциям в сетях малых и средних предприятий при экономичной цене. Мощные функции сетевой безопасности также позволяют DK2210M-24T4S-S эффективно управлять трафиком данных для интернет-провайдеров и корпоративных VoIP-приложений, потокового видео и многоадресной рассылки.
- 4 порта SFP 1G/2.5G для восходящего канала , 24 порта RJ45 10/100/1000 Мбит/с для нисходящего канала, 1 консольный порт RJ45 для базового управления и настройки коммутатора.
- Аппаратная часть: процессор Marvell AC5 серии 1,2 ГГц, чипсеты коммутаторов Marvell AC5 серии, 512 МБ ОЗУ и 512 МБ флэш-памяти.
- Функции уровня 3: статическая маршрутизация IPv4/IPv6, клиент DHCPv4/DHCPv6, ретранслятор DHCPv4, ретранслятор DHCP.
- Характеристики порта: поддержка агрегации портов, управление потоком IEEE802.3x, изоляция портов, зеркалирование портов, обнаружение петель и подавление широковещательных штормов.
- VLAN: Поддерживает VLAN с тегами IEEE802.1Q, VLAN на основе MAC-адресов, VLAN на основе IP-адресов, VLAN на основе протоколов, голосовые VLAN и частные VLAN.
- QinQ: Поддерживает QinQ на основе портов, VLAN и потоков.
- Поддерживает перехват трафика GVRP / LLDP / SPAN / RSPAN / DHCPv4
- Протокол кольцевой сети уровня 2: поддерживает протоколы STP, RSTP, MSTP, G.8032 ERPS, однокольцевой режим, подкольцевой режим.
- Многоадресная рассылка: IGMP snooping, IGMP v1, v2, v3, PIM-SM
- QoS: Класс QoS, перемаркировка, поддержка планирования очередей SP и WRR, ограничение скорости на основе входящего/исходящего порта и QoS на основе политик.
- Безопасность: Поддержка ACL, 802.1x , защиты портов, защиты источника IP-адреса, проверки ARP, DAI, защиты от подмены ARP-адресов шлюза, защиты от DDoS-атак, контроля доступа пользователей Telnet / SSH / HTTP / HTTPS и AAA.
- Надежность: Обнаружение петель на основе порта или VLAN, Ethernet на первой миле 802.3ah
- Управление: Поддерживает управление двойным стеком IPv4/IPv6, управление системными журналами, управление пользователями, управление службой авторизации, управление прошивкой, веб-управление, управление через командную строку, обнаружение неисправностей, DNS, NTP, sFlow, SNMP, MQTT, RMON и управление двумя разделами.
- Протокол приложения: Поддерживает сервер Telnet, клиент Telnet, SCP, SFTP, сервер SSH, TACACS и клиент TFTP.
| Номер модели. | DK2210M-24T4S-S | |||
| Интерфейс | Волоконно-оптические порты | Медные разъемы RJ45 | ||
| 4 | 24 | |||
| ЭН | 24*10 / 100 / 1000Base-T RJ45 4*1G/2.5G Base-X SFP |
|||
| Процессор | Серия Marvell AC5 1,2 ГГц | |||
| Размер оперативной памяти | 512 МБ | |||
| Размер вспышки | 512 МБ | |||
| модель микросхемы переключателя | Серия Marvell AC5 | |||
| порт управления | 1 консольный порт RJ45 (115200,8,N,1) | |||
| Стандарт | IEEE 802.3 10Base-T Ethernet IEEE 802.3u 100Base-TX Ethernet IEEE 802.3ab 1000Base-T Ethernet IEEE 802.3z 1000Base-X Ethernet Регулирование потока и противодавление по стандарту IEEE802.3x Протокол связующего дерева IEEE 802.1D Протокол быстрого построения остовного дерева IEEE 802.1w IEEE 802.1Q VLAN ITU-T G.8032 ERPS Управление сетью аутентификации портов IEEE 802.1X IEEE 802.1ab LLDP IEEE 802.3ad LACP |
|||
| Светодиодные индикаторы | ||||
| PWR (индикатор мощности) | Выкл.: устройство выключено или неисправно. | Вкл.: устройство включается нормально. | ||
| SYS (индикатор состояния системы) | Мигание: инициализация устройства | Вкл.: устройство работает в обычном режиме | ||
| 1-24 (индикаторы медных портов) Зеленый | Выкл.: порты не работают | |||
| Вкл.: порты соединяются | ||||
| Мигание: данные на передатчике/приемнике | ||||
| 1-24 (индикатор скорости порта) Желтый | Выкл.: Скорость порта включена 10/100 Мбит/с | |||
| Вкл.: Скорость порта 1000 Мбит/с | ||||
| 25-28 (Индикаторы оптоволоконных портов) Зеленый | Выкл.: порты не работают | |||
| Вкл.: порты соединяются | ||||
| Мигание: данные на передатчике/приемнике | ||||
| Параметр мощности | ||||
| Входное напряжение | 1* Вход переменного тока 100-240 В по умолчанию | |||
| Общее энергопотребление | Полная загрузка ≤2 4 Вт | |||
| Защита от перегрузки по току | Поддерживать | |||
| Коммутация уровня 2 | ||||
| Агрегация портов | Поддержка агрегации портов GE Поддержка агрегации 2.5GE Поддержка статической агрегации Поддержка динамической агрегации LACP До 64 групп агрегации и до 8 портов на группу. |
|||
| Характеристики порта | Поддержка управления потоком IEEE802.3x Счетчики интерфейса поддержки Поддержка изоляции портов Зеркалирование портов (один к одному, многие к одному) Поддержка обнаружения петель (на основе портов; на основе VLAN) Поддержка подавления широковещательных штормов (широковещательная рассылка; неизвестная многоадресная рассылка; неизвестная одноадресная рассылка) |
|||
| VLAN | VLAN с метками IEEE802.1Q VLAN на основе MAC-адреса VLAN на основе IP-адресов VLAN на основе протокола Голосовая VLAN, специально разделенная VLAN для потока голосовых данных пользователей. Частная VLAN: разделение широковещательного домена VLAN на несколько поддоменов для формирования двухуровневой структуры VLAN. Диапазон VLAN: 1-4094 Поддержка режима доступа/транкового режима/гибридного режима |
|||
| управление таблицей MAC-адресов | Поддержка управления статическими MAC-адресами Поддержка динамического управления MAC-адресами Поддержка фильтрации по MAC-адресу Поддержка ограничения количества MAC-адресов в зависимости от порта и VLAN. Поддержка переключения MAC-адресов в зависимости от порта и VLAN. Размер таблицы MAC-адресов: 16 КБ |
|||
| ГВРП | Обычный режим Фиксированный режим Запрещенный режим |
|||
| ЦиньЦ | QinQ на основе портов QinQ на основе VLAN сопоставление VLAN QinQ на основе потоков |
|||
| ЛЛДП | Протокол обнаружения канального уровня Мед |
|||
| ОХВАТЫВАТЬ | Количество сессий: 7 Многие к одному |
|||
| РСПАН | Анализатор портов удаленного коммутатора | |||
| МСТП | 802.1D STP 802.1W RSTP 802.1S MSTP Охранник BPDU Количество подключений к устройствам с одним кольцом: 20 |
|||
| ERPS G.8032 | Главное кольцо Подкольцо Время восстановления ≤20 мс Количество подключений к устройствам с одиночным кольцом: без ограничений. |
|||
| QoS | Класс QoS, примечание Поддержка SP, планирование очереди WRR Ограничение скорости на основе входящего порта Ограничение скорости на основе исходящего порта Формирователь очереди исходящего порта Качество обслуживания на основе политик Номера очереди в порту: 8 |
|||
| DHCPv4 Снупинг | доверенный порт DHCP snooping Опция DHCP snooping -82 DHCP snooping circuit-id и remote-id настраиваются индивидуально. |
|||
| Многоадресная рассылка L2 | ||||
| ИГМП | IGMP v1, v2, v3 | |||
| IGMP Snooping | Протокол управления группами в интернете (Internet Group Management Protocol) для перехвата данных Быстрый отъезд Размер таблицы многоадресной рассылки: 1K |
|||
| ПИМ-СМ | Протокол-независимый многоадресный режим с разреженными адресами | |||
| Функции безопасности | ||||
| ACL | IP Standard ACL Расширенный список контроля доступа IP MAC расширить ACL ACL IPv6 Временной диапазон ACL применяется к VLAN Записи ACL включают в себя входные и выходные данные. |
|||
| 802.1x | контроль доступа к портам контроль доступа по MAC-адресу RADIUS-сервер | |||
| Безопасность портов | Безопасность портов | |||
| IP-источник защиты | Защита источника IP-адреса, доступ по привязке IP/Mac-адреса на основе портов | |||
| ARP-проверка | Поддержка проверки ARP-трафика и фильтрации ARP-пакетов для выявления нелегальных пользователей. | |||
| ДАИ | Динамическая проверка ARP | |||
| Защита от подмены ARP-шлюза | Предотвращение подмены ARP-адреса шлюза | |||
| DDoS-атаки | защита от DDoS-атак | |||
| контроль доступа | Поддержка контроля доступа пользователей по протоколам Telnet / SSH / HTTP / HTTPS. | |||
| АААА | коммутатор доступа с аутентификацией RADIUS коммутатор доступа с аутентификацией TACACS Авторизация |
|||
| Надежность | ||||
| Обнаружение циклов | Обнаружение петель на основе порта или VLAN. | |||
| EFM | Ethernet на первой миле, 802.3ah | |||
| Функции управления и технического обслуживания | ||||
| Двойной стек | Двойное управление стеком IPv4 и IPv6 | |||
| Управление системными журналами | Уровень Syslog с 7 по 0 Соответствующие сообщения: Debug / Info / Notice / Warning / Err / Critical / Alert Поддерживается подключение до 3 серверов. Для IPv4 и IPv6 |
|||
| Управление пользователями | Поддержка защиты паролем, поддержка алгоритмов MD5 / SHA256 / SHA512. Локальное управление правами пользователя Удалённая авторизация с помощью RADIUS или TARCAS Включить защиту привилегий Требования к сложности пароля пользователя защита от сбоев при входе пользователя в систему Уровень привилегий пользователя от 0 до 15 |
|||
| Управление службой входа в систему | До 8 пользователей могут быть онлайн одновременно. Контроль доступа на основе списков контроля доступа IPv4 или IPv6. |
|||
| Управление прошивкой | Обновление прошивки выполнено через веб-интерфейс. Обновление прошивки через командную строку. Двойная перегородка |
|||
| Управление веб-сайтом | Управление веб-сайтом Поддержка HTTP V1.1 Поддержка HTTPS Для IPv4 и IPv6 |
|||
| Управление CLI | Управление через консоль/командную строку Telnet | |||
| Обнаружение неисправностей | Ping/Traceroute для IPv4 и IPv6 Предсмертный вздох (по желанию) Оптический приемопередатчик DDM Сбор информации о неисправностях одним щелчком мыши. Обнаружение кабеля |
|||
| DNS | Система доменных имен | |||
| НТП | Протокол сетевого времени для IPv4 и IPv6 Поддержка настройки доменных имен | |||
| Импорт/экспорт конфигурационных файлов | Удаленный импорт и экспорт конфигураций на основе FTP/TFTP | |||
| sFlow | Проведена проба потока | |||
| SNMP | Версия SNMPV2C / V3 | |||
| MQTT | Очереди сообщений Телеметрия Транспорт | |||
| РМОН | Поддержка оповещений RMON (удаленный мониторинг). | |||
| Управление двумя разделами | Поддержка переключения между двумя разделами | |||
| Функции протокола приложения | ||||
| Telnet-сервер | Поддержка сервера Telnet для IPv4 и IPv6 | |||
| Клиент Telnet | Поддержка клиента Telnet для IPv4 и IPv6 | |||
| SCP (Протокол безопасного копирования) | SCP-клиент/сервер для IPv4 и IPv6 | |||
| SFTP | SFTP-клиент/сервер для IPv4 и IPv6 | |||
| SSH-сервер | Поддержка входа в систему на основе пароля пользователя — SSH2, поддержка IPv4, IPv6. Поддержка входа в систему на основе открытого ключа. |
|||
| TACACS | Поддержка TACACS (контроллер доступа к терминалу осуществляет доступ к системе управления). | |||
| TFTP | Поддержка TFTP-клиента | |||
| Функции третьего уровня | ||||
| Статический маршрут | Поддержка интерфейса VLAN и порта маршрутизации Конфигурация записей статической таблицы маршрутизации IPv4 Динамическое обучение ARP и статическая конфигурация Конфигурация записей статической таблицы маршрутизации IPv6 Обнаружение соседей и статическая конфигурация Размер таблицы префиксов маршрутизации составляет 4 КБ для IPv4, для IPv6 его нужно разделить на 4. |
|||
| DHCPv4 клиент | Протокол динамической конфигурации хоста для IPv4 | |||
| DHCPv6 клиент | Протокол динамической конфигурации хоста для IPv6 | |||
| Ретранслятор DHCPv4 | DHCP-ретранслятор для IPv4 | |||
| Сервер DHCPv4 | DHCP-сервер для IPv4 | |||
| Функции переключения | ||||
| Коммутационная способность | 68 Гбит/с | |||
| Скорость пересылки пакетов | 50,592 Мп/с | |||
| таблица MAC-адресов | 16K | |||
| VLAN | 4K | |||
| Буфер | 12 Мбит | |||
| Задержка пересылки | ||||
