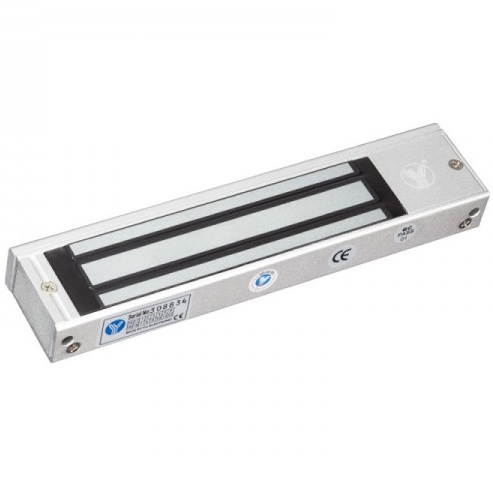

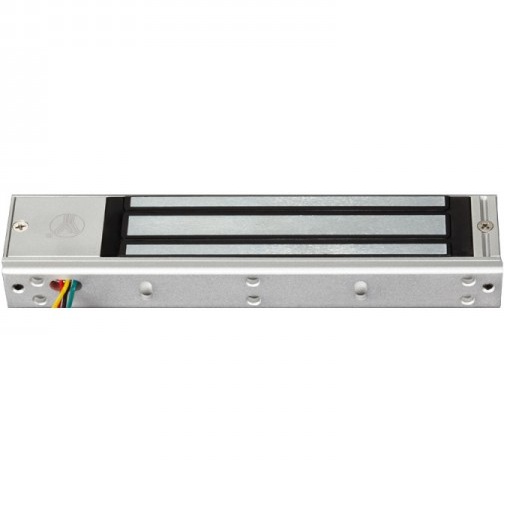

YLI YM-180N Электромагнитный замок

YM-180N – накладной электромагнитный замок с силой удержания до 180 кг на разрыв. Компания-производитель YLI ELECTRONIC.
Предназначен для внутренней установки на металлические, пластиковые, металлопластиковые, деревянные или стеклянные двери (с использованием монтажного уголка).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОМАГНИТНОГО ЗАМКА YM-180N

Сила удержания: 180 кг
Материал корпуса: анодированный алюминий
Материал ответной части: цинк
Питание: DC12V | DC24V (переключается перемычкой на замке)
Потребление: 12V/400mA | 24V/200mA
Размеры:
замок: 185х42.5х22.4мм;
ответная планка: 130х32х10мм
КОМПЛЕКТАЦИЯ YM-180N

электромагнитный замок с крепежной планкой
ответная часть
крепежный комплект
монтажный стикер с разметкой
инструкция
УСТАНОВКА ЭЛЕКТРОМАГНИТНОГО ЗАМКА

ОТВЕТНАЯ ПЛАНКА

• Наклейте трафарет в месте установки ответной части на двери;
  • С наружной части двери просверлите отверстие d=16мм (в соответствии с инструкцией, но не до конца!), и два неглубоких отверстия d=8мм в внутренней стороны двери для фиксации ответной планки;
  • Закрепите ответную часть, установив болт с полукруглой гладкой головкой с внешней стороны двери. С внутренней стороны положите резиновую прокладку и уже на неё установите ответную часть. Зафиксируйте гайку с помощью шестигранного ключа
  ВАЖНО! Не сильно затягивайте гайку ответной планки – она должна немного пружинить благодаря резиновой прокладке, для обеспечения более плотного контакта ответной планки и магнита.

КРЕПЕЖНАЯ ПЛАНКА ЗАМКА

• Закрепите крепежную планку электромагнитного замка в верхнем углу коробки, используя саморезы из комплекта

ЭЛЕКТРОМАГНИТНЫЙ ЗАМОК

• Приложите электромагнитный замок к крепежной планке и прикрутите два шурупа (внизу замка) с помощью маленького шестигранного ключа

ПОДКЛЮЧЕНИЕ ПИТАНИЯ

• Подключите электромагнитный замок к питанию:
  (+) к красному проводу;
  (-) к чёрному
