C-1

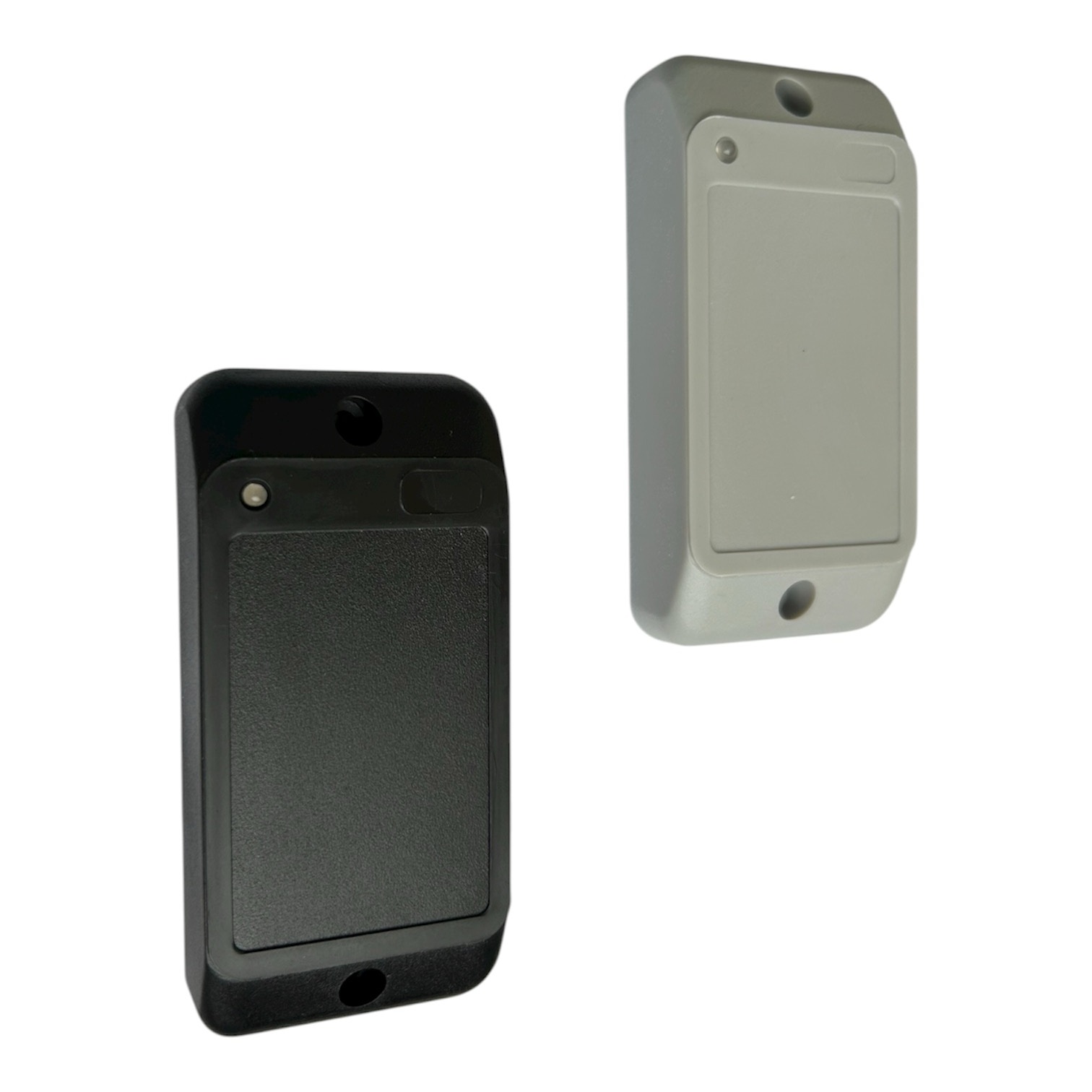

Считыватель С-1 предназначен для использования в системах контроля и управления доступом, осуществляет бесконтактное считывание кода Proximity-карты и передачу его в контроллер.
Функциональные особенности считывателя С-1:
- Влаго и пылезащищенный корпус;
- Быстрый монтаж и подключение;
- Интеграция в сетевые и автономные системы.
Технические характеристики считывателя С-1:
- Выходной протокол передачи данных: iButton (Dallas Touch Memory), Wiegand-26.
- Тип используемых Proximity-карт: EM Marine.
- Дальность чтения Proximity-карт: 6-7 см.
- Рабочая частота: 125 кГц.
- Максимальная длина проводов от считывателя до контроллера (для iButton): 15 м.
- Максимальная длина проводов от считывателя до контроллера (для Wiegand): 100 м.
- Звуковая индикация: встроенный звукоизлучатель.
- Световая индикация: двухцветный (красный и зелёный) светодиод.
- Напряжение питания постоянного тока: от 10 В до 14 В.
- Максимальный ток потребления: 35 мА.
- Габариты корпуса: 96x45x18 мм.
- Материал корпуса: ABS пластик Масса: 20 г.
РАБОТА СЧИТЫВАТЕЛЯ С-1
После подачи питания светодиод светится красным цветом (ожидание карты). Во время чтения Proximityкарты цвет светодиода меняется на зелёный. Успешное завершение чтения карты подтверждается коротким звуковым сигналом. При подключении считывателя к контроллеру по протоколу iButton код поднесённой Proximity-карты будет передаваться контроллеру каждый раз после успешного завершения считывания. При подключении считывателя к контроллеру по протоколу Wiegand-26 код поднесённой карты будет передаваться контроллеру только один раз. Для повторной передачи кода необходимо сначала убрать карту от считывателя, убедиться, что светодиод изменил цвет на красный, а затем снова поднести карту.
УСТАНОВКА И ПОДКЛЮЧЕНИЕ С-1

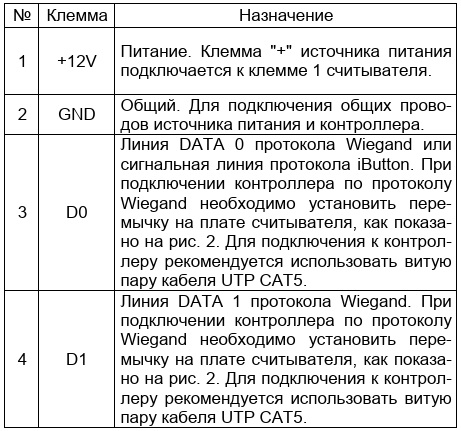

Считыватель устанавливается на плоской поверхности таким образом, чтобы обеспечить удобный доступ к нему человека с Proximity-картой. При использовании нескольких считывателей их необходимо устанавливать на расстоянии не менее 30 см друг от друга, чтобы избежать взаимных помех. Для подключения считывателя к контроллеру рекомендуется использовать витую пару кабеля UTP САТ5. При этом один из проводов витой пары подключается к сигнальной клемме считывателя (D0 или D1), а другой провод этой же витой пары к клемме GND. Для установки считывателя необходимо выполнить следующие действия: 1. Разметить и просверлить отверстия под саморезы. 2. Подключить провода к клеммам считывателя. 3. Снять перемычку (для протокола iButton). 4. Установить считыватель на место и прикрепить его саморезами.
УСЛОВИЯ ЭКСПЛУАТАЦИИ С-1
Считыватели предназначены для эксплуатации при температуре окружающей среды от -30°С до +40°С и относительной влажности воздуха до 80% при 25°С без воздействия осадков и прямых солнечных лучей.
