Устройство защиты РГ4PoE 4-1-220 исп. 2

50,60 руб.

Устройство защиты Ethernet

Назначение
Устройства защиты РГ4PoE.x-1-220, РГ4GPoE.x-1-220 (далее - устройство) предназначены для защиты порта Ethernet (10/100/1000Base-TX) оборудования передачи данных от опасных перенапряжений в соединительном кабеле, возникающих в результате грозовых разрядов и бросков напряжения электросети. Устройство предназначено для применения на сетях, использующих технологию Power over Ethernet (PoE) описанную в стандарте IEEE802.3af, а так же в более поздней версии стандарта IEEE802.3at, который регламентирует более высокие мощности, передаваемые по кабелю Ethernet (High PoE). Применение устройства обеспечивает выравнивание до безопасного уровня разности электрических потенциалов на кабельном сегменте, который соединяет между собой защищаемое оборудование. Особенностью устройства является устойчивость его работы при случайном попадании фазного напряжения (220В) электросети общего назначения на жилы кабельного сегмента.


Маркировка

123123124124


Подключение

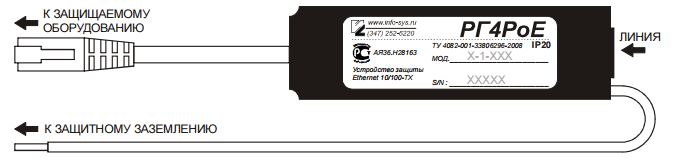

13534е


Заземление устройства
Подключение к защитному заземлению должно выполняться в соответствии с требованиями "Правил устройства электроустановок потребителей" (ПУЭ), а так же других документов, регламентирующих требования к заземляющим устройствам и заземляющим проводникам. Способ соединения должен обеспечивать надежный, стабильный во времени контакт.

254е634енукп


Подключение соединительного кабеля

ыерцыерыкер

Соединительный кабель подключается к розетке RJ45 устрой-
ства, и поэтому он должен быть оконцован вилкой RJ45 в соответ-
ствии с одной из двух схем ANSII 568А и 568В (телекоммуникационный
стандарт на кабельные системы коммерческих зданий). При выборе
схемы обжимки, кроме требований инструкций по эксплуатации
подключаемого оборудования, следует учитывать, что разводка внутри
устройства защиты сделана по прямой схеме, т.е. одноимённые
выводы разъёмов соединены друг с другом.



Подключение оборудования
Для подключения оборудования предусмотрено изготовление устройства защиты в двух исполнениях. Устройство Исполнения 1 имеет для подключения оборудования розетку RJ45. В этом случае оборудование подключается стандартным патч-кордом. В устройстве Исполнения 2 отрезок патч-корда, оконцованного вилкой RJ45, монтируется в устройстве при изготовлении. В зависимости от спецификации заказа длина может варьироваться от 0,25 до 2,0 метров. Стандартное значение 0,5 метра.


Требования по безопасности
Устройство защиты является электронным прибором. Целостность защитной оболочки является основным условием правильной и безопасной работы устройства. Запрещается его эксплуатация при нарушении защитной оболочки и в условиях повышенной влажности (относительная влажность воздуха 95% и более).


Принцип работы

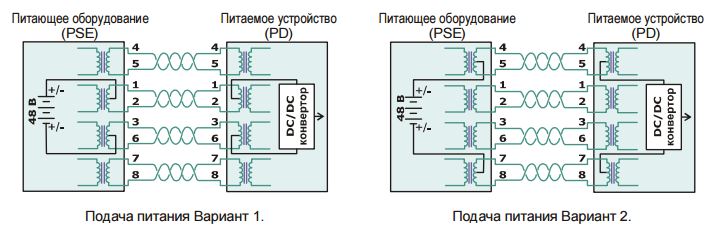

Стандарт IEEE 802.3af и его более поздняя версия IEEE 802.3at предусматривают две схемы организации дистанционного питания для сетей Ethernet. Устройство поддерживает обе схемы.

ыерыкеровло
В основе работы устройства лежит принцип отвода опасных напряжений, возникающих в кабеле, на шину заземления через газонаполненный разрядник от средней точки симметрирующего дросселя. Применение газонаполненного разрядника исключает появление уравнивающих токов в схемах с применением заземления на обоих концах кабельного сегмента. Напряжение срабатывания разрядника и классификационные напряжения варисторов выбраны таким образом, чтобы обеспечить работоспособность изделия при случайном попадании фазного напряжения (220В) электросети общего назначения на жилы кабельного сегмента.

фыерыарвпао
Диодный мост с TVS-диодом в диагонали обеспечивает подавление противофазных помех на сигнальной паре. Подавление помехи по цепи питания обеспечивается варисторами. Два других варистора обеспечивают подавление высоковольтного импульса, обусловленного запаздыванием срабатывания разрядника.

Технические характеристики

Область применения  Ethernet 10/100/1000Base-TX + PoE
Количество портов 1
Подключение кабеля Розетка RJ-45
Подключение оборудования Вилка RJ-45, Розетка RJ-45
Защищаемые проводники (розетка RJ-45) 1,2,3,4,5,6,7,8
Вносимые потери в диапазонах частот: 5 - 95 МГц < 0,4 дБ

Возвратные потери на частоте:      10 МГц

                                                      50 МГц

                                                      95 МГц
> 30 дБ
> 20 дБ
> 15 дБ
Переходное затухание между парами на частоте 90 МГц > 30 ДБ
Уровень ограничения дифференциального напряжения < ±2,5 В
Максимальное импульсное напряжение относительно "ЗЕМЛИ" (импульс 8/20 мкС) < ±800 В
Максимально допустимое статическое напряжение в кабеле относительно "ЗЕМЛИ" 250 В (AC)
320 В (DC)
Максимальный отводимый импульсный ток (импульс 8/20 мкС.) < 5 КА
Время срабатывания дифференциальной защиты < 10 нс
Ток в цепях питания Power Over Ethernet < 1,2 А
Размеры (без шнура и провода заземления), ДхШхВ 95 х 35 х 20 мм
Вес (со шнуром и проводом заземления стандартной длины) 60 гр.


Рекомендации по применению
Обустройство грозозащиты только на одном конце кабельного сегмента гарантированно создает проблемы на противоположном конце кабеля. Полная защита оборудования предполагает размещение защитных устройств на обоих концах кабельного сегмента. Применение газонаполненного разрядника в схеме подключения данного устройства к заземлению обеспечивает отсутствие уравнивающих токов в кабельных системах, неохваченных системой уравнивания потенциалов. Это позволяет применить устройство на обоих концах защищаемого кабельного сегмента. Размещение устройств на обоих концах кабеля обеспечивает максимально высокую стойкость системы защиты, которую можно применять для кабельных сегментов большой длины (80 метров и более), размещенных на большой высоте (10 метров и более).

прало3456

Пример использования РГ4 х на обоих концах кабеля.
